TDS Meter dan Cara Kerjanya

Air adalah molekul yang paling banyak ada di alam. Bahkan tubuh manusia sendiri tersusun dari 80% cairan. Tapi tahukah kita bahwa kualitas air itu berbeda-beda?

Pengukuran yang dilakukan menggunakan metoda Electrical Conductivity, dimana dua buah probe dihubungkan ke larutan yang akan diukur, kemudian dengan rangkaian pemprosesan sinyal diharapkan bisa mengeluarkan output yang menunjukkan besar konduktifitas larutan tersebut, yang jika dikalikan dengan factor konversi maka akan kita dapatkan nilai kualitas air tersebut dalam TDS atau PPM.




Salah satu cara menentukan TDS dalam air yaitu dengan menggunakan TDS meter. Namun sebelum kita mengenal TDS meter lebih jauh ada baiknya mengenal apa itu TDS terlebih dahulu.

Pengertian TDS (Total Dissolve Solid) yaitu ukuran zat terlarut (baik itu zat organic maupun anorganic, mis : garam, dll) yang terdapat pada sebuah larutan. Umumnya berdasarkan definisi di atas seharusnya zat yang terlarut dalam air (larutan) harus dapat melewati saringan yang berdiameter 2 mikrometer (2×10-6 meter). Aplikasi yang umum digunakan adalah untuk mengukur kualitas cairan biasanya untuk pengairan, pemeliharaan aquarium, kolam renang, proses kimia, pembuatan air mineral, dll. Setidaknya, kita dapat mengetahui air minum mana yang baik dikonsumsi tubuh, ataupun air murni untuk keperluan kimia (misalnya pembuatan kosmetika, obat-obatan, makanan, dll)

Sampai saat ini ada dua metoda yang dapat digunakan untuk mengukur kualitas suatu larutan. Ada pun dua metoda pengukuran TDS (Total Dissolve Solid) tersebut adalah :

1. Gravimetry
2. Electrical Conductivity

Sebagai informasi, bahwa sebenarnya cara yang paling baik dan paling akurat untuk mengukur TDS adalah menggunakan metoda Gravimetry sebab keakuratannya bisa sampai 0.0001 gram. Diantara kedua metoda pengukuran TDS tersebut, yang akan digunakan dalam TDS meter ini adalah metode ke-dua, yaitu menggunakan prinsip Electrical Conductivity.

EC (Electrical Conductivity) atau konduktansi adalah ukuran kemampuan suatu bahan untuk menghantarkan arus listrik. Konduktansi (G) merupakan kebalikan (invers) dari resistansi (R). Sehingga persamaan matematisnya adalah :

G = 1 / R

Note : Pada literatur lainnya, simbol untuk konduktansi adalah σ, γ atau κ.

Sehingga dengan menggunakan Hukum Ohm, maka didapatkan definisi lainnya :

V = I x R

I = G x E

Secara definisi di atas, jika dua plat yang diletakkan dalam suatu larutan diberi beda potensial listrik (normalnya berbentuk sinusioda), maka pada plat tersebut akan mengalir arus listrik.

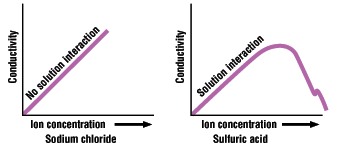

Konduktansi suatu larutan akan sebanding dengan konsentrasi ion-ion dalam larutan tersebut. Namun pada beberapa situasi hal ini tidak berlaku, seperti yang ditunjukkan pada gambar dibawah ini :


Terlihat pada grafik diatas bahwa pada Sodium Chlorida, konduktansi sebanding dengan konsentrasi ion-ion (semakin besar konsentrasi ion-ion pada Sodium Chlorida semakin besar pula nilai konduktansinya). Namun pada Sulfuric Acid, konduktansi akan linear terhadap perubahan konsentrasi ion hanya pada batas tertentu. Untuk konsentrasi ion yang lebih tinggi lagi, maka konduktansi menjadi tidak linear.

Satuan dasar untuk konduktansi adalah Siemens (S), dan formalnya menggunakan satuan Mho (kebalikan dari Ohm). Karena luas penampang plat dan jarak antar plat juga mempengaruhi konduktansi, maka secara matematis ditulis dengan :

C = G x ( L / A )

Dimana :

C : Konduktansi spesifik (S)
G : Konduktansi yang terukur (S)
L : Jarak antar plat (cm)
A : Luas penampang plat (cm2)


Sehingga satuan konduktansi menjadi Siemens/cm (S/cm). Besarnya pengaruh elektroda (L/A) akan mempengaruhi juga range pengukuran. Pada table dibawah ini terlihat bahwa range pengukuran konduktansi berubah ketika pengaruh elektroda (L/A) berubah.

Elektroda (dalam cm) Range Konduktansi (dalam μS/cm)
0,1 0,5 s/d 400
1,0 10 s/d 2.000
10,0 1.000 s/d 200.000

Tabel 1 : Pengaruh penampang Elektroda terhadap konduktansi

Konduktansi dipengaruhi pula oleh temperatur. Dalam sebuah metal, konduktansi menurun dengan naiknya temperatur, namun dalam sebuah semikonduktor, konduktansi akan makin besar dengan makin tingginya temperatur.

HUBUNGAN TDS/PPM DAN EC

1 μS/cm = 1 x 10-6 S/cm
1 S/cm = 1 Mho/cm
1 μS/cm = 0.5 ppm
1 ppm = 2 μS/cm

2K ppm = 4K μS/cm = 4 mS/cm = ¼K Ohm = 250 Ohm
250 ppm = 0,5K μS/cm = 0,5 mS/cm = 1/0,5K Ohm = 2K Ohm
10 ppm = 20 μS/cm = 1/20M Ohm = 0,05M Ohm = 50K Ohm


Sehingga dapat disimpulkan bahwa TDS meter adalah suatu alat teknologi yang digunakan untuk mengetahui jumlah zat terlarut (baik itu zat organic maupun anorganic, misal : garam, dll) yang terdapat pada sebuah larutan (dalam hal ini meggunakan metode Electrical Conductivity).

Berikut adalah blok diagram rangkaian TDS meter dengan metode Electrical Conductivity


Keterangan :

Solution to be measured, adalah larutan yang akan diukur kadar TDS-nya

Sensor yang digunakan pada rangkaian ini adalah 2 probe biasa dengan jarak 1 cm yang fungsinya untuk mendapatkan nilai konduktansi suatu larutan.

Signal Processing, adalah rangkaian yang berfungsi untuk : pertama, memberikan sumber tegangan AC konstan pada probe agar pada larutan dapat terjadi aliran arus (sehingga dapat terukur konduktansi atau resistansinya). Fungsi kedua adalah untuk mengkonversi nilai konduktansi menjadi tegangan.

MicroController, digunakan untuk mengubah nilai tegangan (Analog) yang dihasilkan Signal Processing menjadi nilai bit-bit (Digital) dan mengkonversinya menjadi satuan TDS atau PPM.

LCD (Liquid Crystal Display), digunakan untuk menampilkan output dari MicroController sehingga dapat dibaca oleh user.

(Sumber tegangan yang digunakan pada rangkaian ini adalah +12V dan -12V)



>> dikutip dari forum sains dengan beberapa pengubahan
